产品介绍：

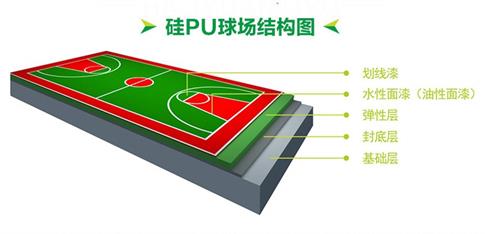

分为单组份和复合型硅pu，采用三层复合结构，单组份底层为封闭底胶，有效与基础形成整体结构，防水防气体渗漏；中间层6mm，为高含胶量的有机硅弹性层，具有极强拉伸性及回弹系数；面层1mm，为环保水性面漆，AB料+石英砂共聚而成。面硬里软具有耐磨耐用，抗污、止滑，防紫外线的效果。

施工工艺

  一、场地基础处理

 1、基础要求：坚实平整（平整度3㎜直尺误差≤3㎜），并有排水的坡度（横向≤4‰，纵向≤2‰ 保证泄水），场地强度达建筑混凝土标准C25z强度，浇制后保水养护不少于7天。整体养护不少于28天。水泥基础浇制后必须切割温度伸缩缝，一般以不大于6×10m为一方块切割，切割温度缝要求宽为6㎜，深度为30㎜㎜左右。

2、基础处理：A. 磨缝：把温度缝两边的基面各宽40～50㎜磨成斜口深3㎜㎜（图（1）使温度缝表面成“V”型。B. 场地清扫：无凸出砂粒，凸出砂粒需用打磨机磨平。底涂：基础干燥后，用底涂（CL-01）分多道滚于基面，二遍以上，使基面形成光亮膜。保证基础的微细孔完全堵塞。避免在烈日下（温度＞45 ℃）下施工，无雾雨天气，在早晨及傍晚为宜。若基面较松散可

适当增加（CL-01）的用量，保证表面光亮为止 C. 填缝：底涂固化后，填缝胶加10%-20%稀释剂（二甲苯或醋酸乙酯）稀释后用毛刷涂刷于温度缝内两侧。然后填缝泡棉对折轻挤温度缝，露出部分填缝泡棉用于提磨机磨平，再用填缝胶分两道以上把“V”型槽填平，或者不加填缝泡棉，用填缝胶填在温度缝内，，填缝胶低于基面10㎜，待固化后再用 （CL-02）分二道把“V”型槽填平。 D. 找平、修补：可用弹性层（CL-02）加石英砂1：1，并加适量稀释剂搅拌均匀调节至适合施工稠度，用直尺或刮板涂刮找平积水处。若积水深度超过5㎜，可用CL-02薄涂于积水处，再用底涂（CL-01）和40～80目砂按1：6～8拌和均匀，平铺于积水处。修补时注意修边不要让修补后的边高出基面，若有高出需在固化后整平。

二、硅PU材料施工方法

1、弹性层    弹性层CL-02为单组份，施工时需用稀释剂调节材料粘度，以齿括板流平刮齿痕迹为合适粘度。每道涂括厚度不超过2㎜。施工气温较低时（＜10℃）及湿度较低时（＜6‰），可按物料的比例加（3-8%）的水搅拌均匀后刮涂，具体加水根据现场气温决定。应避免在阳光直射下施工，建议在早晨和傍晚施工为宜。物料一经开封施用，必须用完，以免浪费材料和影    响质量。弹性层固化后可用积水法测试平面，积水处继续可用CL-02修补。若表面处有粒状物和堆积处，可用磨机磨平。 

2、加强层    加强层（CL-03）也为单组份，施工方法和弹性层相同。加强层可用软胶括板分多道刮涂，刮涂后表面需光滑平整。 3、面层    面层（CL-04）为水性双组份材料，（A组：B组=9：1）双组份必须搅拌均匀，加水稀释至施工粘度，加水比例可按现场施工而定，一般A组的（CL-04）的50%-80%，用喷枪分多道喷涂。也可进行滚涂。 温度＜5℃不宜施工。面层施工后应保持10小时无水浸泡为宜。 篮球场为三道喷涂，二道加砂（CL-04）的15%，第三道不加砂。方法：先将A组份（CL-04）与砂搅拌均匀后加B组份，再加水搅拌均匀喷涂。 三秒禁区内可增加一道喷砂，第四道不喷砂。  网球场分三道，第一道加30%砂，第二道加20%砂，第三道不喷砂。 羽毛球场及排球场可不加砂喷三道。

4、划线    根尺寸，用专用划线板定量尺寸，调正划线漆粘度，用喷枪喷涂。
